绿碳化硅的晶型奥秘

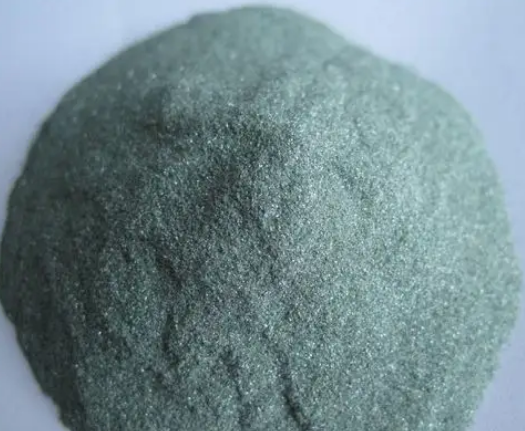

　　绿碳化硅，这一在精*加工、半导体、新能源等领域占据核心地位的高性能材料，其好的硬度、导热性与化学稳定性，皆源于其独特的晶体结构。作为碳化硅家族中的高纯度代表，绿碳化硅的晶型并非单一形态，而是存在α型与β型两大核心变体，不同晶型的结构差异、形成条件及性能特点，共同构成了其背后的晶型奥秘，也决定了它在不同场景的准确应用。

　　绿碳化硅的晶型核心分为α-SiC（α型碳化硅）与β-SiC（β型碳化硅）两大类，二者虽化学成分为SiC，由硅原子与碳原子以强烈的共价键结合而成（离子性仅约12%），但原子的堆积排列方式存在本质差异，形成了截然不同的晶体结构。其中，α-SiC是绿碳化硅在工业应用中的主流晶型，具有六方晶体结构（类似纤锌矿结构），微观形态呈规整的六方柱状，这种结构的核心特征是硅碳原子按特定的层状序列周期性堆叠，且因堆叠序列的不同，α-SiC已发现70余种变体，工业中常见的是6H-SiC，此外还有4H、15R等变体形式。而β-SiC则为立方晶体结构（类似闪锌矿结构），硅原子与碳原子分别构成面心立方晶格，原子排列更具对称性，不过这种晶型在绿碳化硅中相对少见，仅在特定温度条件下存在。

　　温度是调控绿碳化硅晶型形成与转变的关键因素，这一热稳定性规律构成了晶型奥秘的核心机制。研究表明，β-SiC仅在1700℃以下的低温环境中稳定形成，当温度升高至1700℃以上时，β-SiC会缓慢发生晶型转变，逐渐转化为α-SiC；若温度继续升高至2100℃以上，这种转变会更为好，且不同α-SiC变体的形成也与温度密切相关——4H-SiC易在2000℃左右形成，而6H-SiC和15R-SiC则需要2100℃以上的高温，其中6H-SiC的热稳定性强，即便温度超过2200℃也能保持结构稳定。工业生产中，绿碳化硅通常以优良硅石和石油焦为原料，在电阻炉内2200℃左右的高温下冶炼而成，正是这种高温环境决定了工业绿碳化硅的主流晶型为α-SiC，也赋予了其更高的结构稳定性。

　　晶型结构的差异直接导致了绿碳化硅性能的分化，进而决定了其应用场景的准确匹配。α-SiC凭借六方晶体结构带来的高硬度（莫氏硬度9.2，显微硬度3200-3400HV）、优异的耐磨性和导热性，成为磨料磨具领域的核心原料，可用于单晶硅、玻璃、陶瓷等硬脆材料的精*切割与研磨；其中4H-SiC因具备更高的电子迁移率和宽禁带特性，经高纯度单晶制备后，成为制造第三代半导体功率器件的关键衬底材料，广泛应用于新能源汽车、5G通信等高*领域。而β-SiC虽硬度略低于α-SiC，但因其立方结构带来的高比表面积，更适合作为多相催化剂的载体，用于有机合成、废气处理等化工领域，不过由于其热稳定性较差，在高温工况下的应用受到限制。值得注意的是，绿碳化硅的高纯度特性也与晶型质量密切相关——工业生产中通过严格控制原料纯度（减少铁、铝等杂质），可避免杂质原子嵌入晶格或残留于晶界，从而保证晶体结构的完整性，这也是绿碳化硅相较于黑碳化硅晶型更规整、性能更优异的关键原因。

　　除温度外，晶型的形成还受多种因素调控，进一步丰富了绿碳化硅的晶型奥秘。在晶体生长过程中，热条件、生长压力、气相中硅碳比（Si/C比）以及杂质含量等，都会影响晶型的稳定性与纯度。
　　从本质上看，绿碳化硅的晶型奥秘是结构、温度与性能的协同统一——高温环境决定了主流晶型为稳定的α-SiC，六方晶体结构赋予了其好的物理化学性能，而通过调控工艺参数实现的晶型准确控制，则让其性能与应用场景匹配。正是这种独特的晶型特性，让绿碳化硅在磨料磨具、半导体、新能源等多个领域发挥着不可替代的作用，也使其成为新材料领域中晶型调控与性能优化的典型代表。
