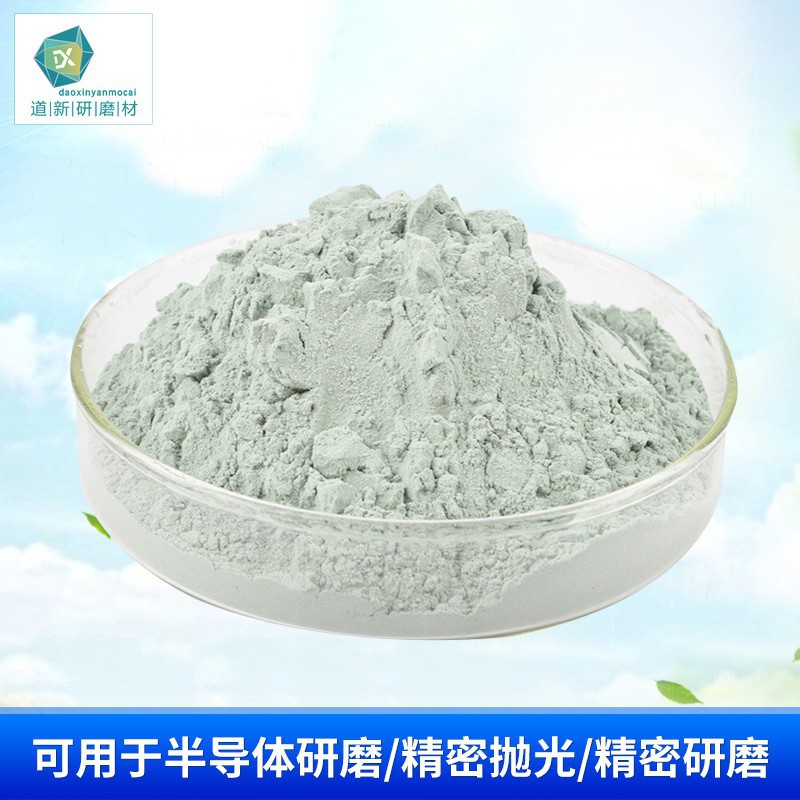

绿碳化硅在晶圆切割中的优点

　　在芯片制造的庞大交响乐中，晶圆切割是决定产品性能与良率的关键收尾乐章。这一工序要求将附着着成千上万颗芯片的晶圆，洁净、有效地分离成独立的芯片单元。任何微小的崩边、裂纹或内部损伤都可能导致芯片性能下降甚至直接报废。在这场关乎精度的挑战中，绿碳化硅以其独特的综合性能，成为了切割这片“电子领地”不可或缺的精微利刃。
　　一、晶圆切割的苛刻要求
　　晶圆，尤其是硅、碳化硅或蓝宝石等硬脆材料晶圆，对其切割工艺提出了近乎苛刻的要求：
　　较高的切割效率：生产线追求吞吐量，要求切割速度快。
　　较小的切割损耗：晶圆是昂贵的材料，切割缝（刀痕）越窄，材料利用率就越高。
　　切割质量：须避免芯片边缘产生崩边、微裂纹和分层，否则会严重影响芯片的机械强度和电气可靠性。
　　严格的洁净度：切割过程中产生的任何污染都可能污染芯片表面。

　　普通磨料或因硬度不足、或因韧性不佳、或因杂质过多，均无法完全满足这些要求。而绿碳化硅的出现，则提供了解决方案。

　　二、绿碳化硅的四大核心优点
　　绿碳化硅作为一种高性能的人造磨料，在晶圆切割中展现出以下无可替代的优点：
　　1.较高的硬度与锋利的自锐性：确保有效。
　　较高硬度：绿碳化硅的莫氏硬度高达9.2-9.3，仅次于金刚石和立方氮化硼。这使其能够轻松啃噬硅、砷化镓等硬脆晶体材料，实现快速进给和切割。
　　自锐性：这是绿碳化硅相较于其他磨料的核心优势之一。在切割过程中，该产品在磨损时会碎裂成新的、带有锋利棱角的小颗粒，而非被磨圆。这一特性使得切割工具能够持续保持锋利的切削刃，从而保证切割效率的稳定和切割质量的均一。
　　2.优异的化学稳定性与热稳定性：保障切割面洁净与完整
　　晶圆切割过程中会产生局部高温。他在高温下仍能保持其物理和化学性质稳定，不会与晶圆材料发生不必要的化学反应。这种惰性确保了切割面的化学纯净，避免了因磨料污染导致的芯片性能隐患。
　　3.可控的颗粒形态与高纯度：实现微米级的精加工
　　锋利的晶形：通过先进的制粒技术，可以生产出具有规则棱角、颗粒形状可控的微粉。这种一致的几何形态是实现均匀切削力和获得光滑切割表面的前提。
　　高纯度：用于晶圆切割的绿碳化硅通常经过特殊提纯处理，其纯度较高，金属杂质含量被控制在较低水平。这从源头上杜绝了金属离子对晶圆的污染，对于对敏感的半导体器件至关重要。
　　4.经济效益与工艺适应性的平衡
　　虽然它的成本高于一些普通磨料，但远低于金刚石。在追求切割效果但又需兼顾成本的大规模硅晶圆切割领域，绿碳化硅提供了较佳的性价比。它既能满足高质量的切割需求，又能将生产成本控制在合理范围内，特别适用于金刚线锯的研磨浆料或作为固结磨料线锯的磨料，适配现代晶圆切割的主流工艺。
　　三、具体应用场景
　　硅晶圆切割：在太阳能光伏电池和大量消费级芯片的制造中，使用的金刚线切割技术是主流工艺，它实现了有效率、低损耗和高良率。
　　封装划片：在将已完成制造和测试的晶圆进行分割的封装阶段，绿碳化硅基的切割刀片或砂轮被广泛使用，以确保芯片在分离时边缘整齐，无内伤。
　　硬脆材料加工：对于砷化镓、蓝宝石衬底等比硅更硬、更脆的材料，它的硬度和自锐性优势更为明显。
　　在摩尔定律的驱动下，芯片的特征尺寸不断缩小，晶圆变得更薄、更大，对切割工艺的要求也愈发严苛。绿碳化硅凭借其较高硬度、化学稳定性和可控的微观形态，在精度、效率与成本之间找到了平衡点。它不仅是当前晶圆制造体系中经过验证的“精微利刃”，也将继续作为支撑半导体产业向前发展的基础材料之一，在切割更为先进的晶圆材料的征程中，持续发挥着不可替代的关键作用。
