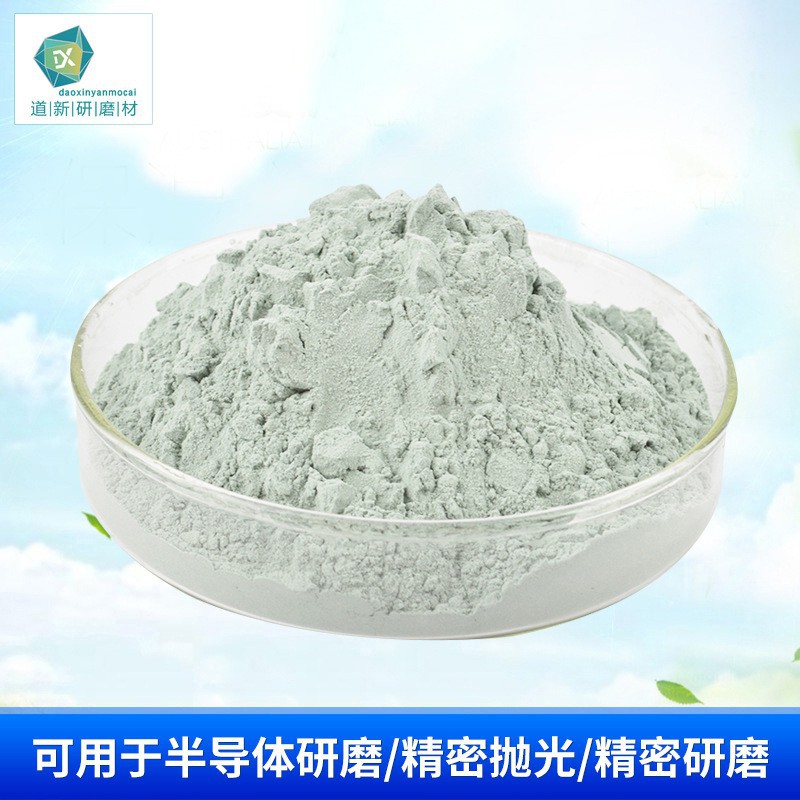

绿碳化硅在电子封装复合材料中的作用

　　随着5G通信、人工智能、电动汽车等产业的飞速发展，电子器件正朝着更高功率、更高频率、更小尺寸的方向演进。随之而来的严峻挑战是：如何有效地将芯片产生的巨额热量迅速导出，避免因“热失效”导致性能下降乃至设备损坏？在这一核心难题面前，电子封装材料成为关键瓶颈，而绿碳化硅，正是破解这一瓶颈、提升复合材料性能的“明星填料”。
　　一、时代需求
　　传统的电子封装材料本身是热的不良导体，其导热系数较低，无法满足高功率密度的散热需求。理想的封装复合材料需要同时具备：
　　高导热性：快速将芯片热量传递至散热器。
　　低热膨胀系数：与芯片材料匹配，避免热应力导致开裂或脱层。
　　良好的绝缘性：保证电路间的电气隔离。
　　适当的机械强度与加工性。

　　单一的基体材料无法满足所有这些矛盾的需求。因此，向聚合物基体中填充高导热填料，形成复合封装材料，成为主流技术路线。

　　二、绿碳化硅的独特优势
　　在众多备选填料中，绿碳化硅脱颖而出，源于其一系列物理化学性质契合了封装需求。
　　1.导热性：绿碳化硅本身具有较高的热导率，其晶体质量越高，热导率表现越好。作为填料分散在聚合物中，它能构建起有效的三维导热通路，显著提升复合材料的整体导热能力。
　　2.优异的热匹配性：绿碳化硅的热膨胀系数与半导体芯片材料非常接近。当温度变化时，封装材料与芯片能够“同步”膨胀收缩，从而降低界面热应力，提高封装的可靠性和寿命。
　　3.高电阻率与绝缘性：高纯度的绿碳化硅是优良的绝缘体，能够有效保证封装材料的电气绝缘性能，防止短路。
　　4.高硬度与稳定性：其化学性质稳定，耐高温、抗氧化，能保证在严苛工况下长期稳定工作。
　　三、绿碳化硅如何“改造”复合材料？
　　绿碳化硅在复合材料中扮演着多重角色，其作用远不止是简单的“填充”。
　　构建导热网络：这是其核心作用。当填料的含量达到一定临界值时，绿碳化硅颗粒相互接触，在绝缘的聚合物基体中形成连续的、类似于“高速公路”的导热网络，使得声子能够有效传输，从而将复合材料的导热系数提升数倍乃至数十倍。
　　调控热膨胀行为：聚合物基体通常具有很高的热膨胀系数。绿碳化硅的加入，以其自身较低的热膨胀系数，有效地束缚和限制了聚合物的受热膨胀，使复合材料整体的热膨胀系数大幅降低，更好地匹配芯片。
　　力学性能：绿碳化硅颗粒的高硬度和高强度，可以起到类似混凝土中钢筋的增强和增韧作用，提高封装材料的刚度、硬度和抗疲劳性能。
　　四、应用前景
　　绿碳化硅增强的电子封装复合材料已广泛应用于：
　　功率模块：IGBT、SiC/GaN功率器件的封装绝缘基板与灌封胶。
　　射频微波：绿碳化硅5G通信基站的功放模块封装。
　　LED照明：大功率LED芯片的封装散热。
　　汽车电子：电动汽车控制器、车载充电机的热管理。
　　在电子设备不断突破物理征程中，绿碳化硅以其“导热不导、热稳性强”的独特禀赋，从传统的磨料领域成功跨界，在现代电子封装复合材料中扮演了不可或缺的角色。它不仅是提升材料性能的关键功能单元，更是连接芯片与外部世界、保障高可靠运行的坚实桥梁。
